顯示器系列

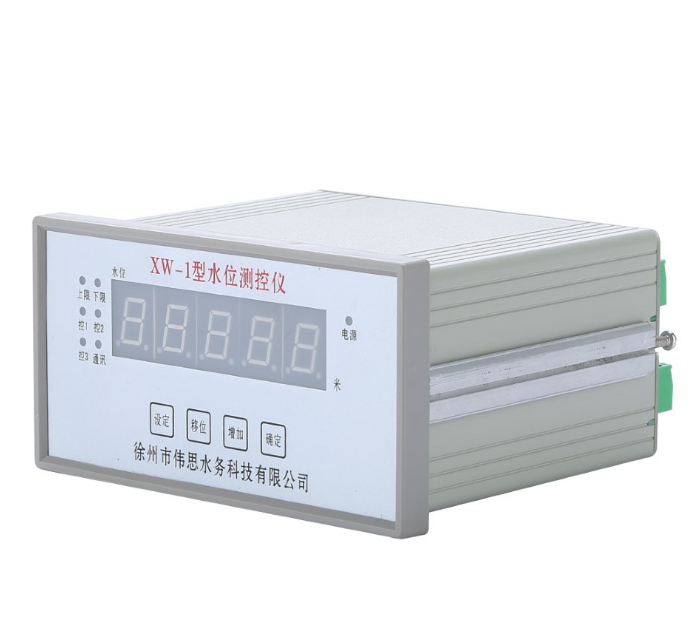

XW-1型水位測控儀--水位顯示器
1、 水位量程：與傳感器相同（10m，20m，40m，80m等）
2、 分 辨 力：與傳感器相同（1cm，1mm等）
3、 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。
4、 顯示方式：6位加2位LED顯示。6位爲(wéi / wèi)絕對水位（4位相對水位值+6位海拔值）顯示（紅），字高0.56”。2位爲(wéi / wèi)通信站号或作爲(wéi / wèi)其它...
立即咨詢
技術參數
1、 水位量程：與傳感器相同（10m，20m，40m，80m等）
2、 分 辨 力：與傳感器相同（1cm，1mm等）
3、 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。
4、 顯示方式：6位加2位LED顯示。6位爲(wéi / wèi)絕對水位（4位相對水位值+6位海拔值）顯示（紅），字高0.56”。2位爲(wéi / wèi)通信站号或作爲(wéi / wèi)其它符号顯示（綠），字高0.3”。
5、 傳感器與顯示器之間連接方式：多芯電纜（14~20芯）。
6、 輸入碼制（傳感器輸出碼制）：循環碼（葛雷碼）或其它碼制（需定制）。
7、 傳感器與顯示器之間有線距離：可達2km。
8、 數據遠傳方式（可選）：
1) RS-485（XZ-1A型），用一(yī / yì ／yí)對雙絞線傳輸聯網。數據遠傳距離：1.2km。
RS-485口通信協議：1)MOD-WS1（MODBUS）；2）SDI-12。
2） 4~20mA電流環方式（XZ-1B型），用一(yī / yì ／yí)對導線傳輸。
以上傳輸的數據不包含海拔值
9、 電流環：分辨力：與傳感器相同；非線性：最大±0.012%；最大誤差：±0. 15%
10、人工預置功能
1） 下限預置：出廠時爲(wéi / wèi)零。（4位，不含海拔）
2） 上限預置：出廠時爲(wéi / wèi)最大開度值。（4位，不含海拔）
3） 中限預置：出廠時爲(wéi / wèi)最大開度值。（4位，不含海拔）
4） 海拔預置：出廠時爲(wéi / wèi)零。（6位）
5） 量程（僅XZ-1B型）：量程（4位，不含海拔）
6） 通信站号預置：出廠時通常設爲(wéi / wèi)01。
11、報警、控制功能
報警控制信号：繼電器觸點。觸點容量：1A24VDC，0.5A125VAC。
當大于等于上、中限、小于等于下限值時，繼電器觸點吸合，并聲、光報警（數據區小數點閃爍）。聲報警持續時間約10秒鍾。中限僅繼電器動作。
12、顯示器與傳感器耦合：光電隔離
13、工作方式：連續工作。
14、顯示器内單片微機加有Watchdog，以防止運行變亂。
15、工作環境溫度：0℃ ~ +50℃，相對濕度：85%（+25℃）。
1、 水位量程：與傳感器相同（10m，20m，40m，80m等）
2、 分 辨 力：與傳感器相同（1cm，1mm等）
3、 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。
4、 顯示方式：6位加2位LED顯示。6位爲(wéi / wèi)絕對水位（4位相對水位值+6位海拔值）顯示（紅），字高0.56”。2位爲(wéi / wèi)通信站号或作爲(wéi / wèi)其它符号顯示（綠），字高0.3”。
5、 傳感器與顯示器之間連接方式：多芯電纜（14~20芯）。
6、 輸入碼制（傳感器輸出碼制）：循環碼（葛雷碼）或其它碼制（需定制）。
7、 傳感器與顯示器之間有線距離：可達2km。
8、 數據遠傳方式（可選）：
1) RS-485（XZ-1A型），用一(yī / yì ／yí)對雙絞線傳輸聯網。數據遠傳距離：1.2km。
RS-485口通信協議：1)MOD-WS1（MODBUS）；2）SDI-12。
2） 4~20mA電流環方式（XZ-1B型），用一(yī / yì ／yí)對導線傳輸。
以上傳輸的數據不包含海拔值
9、 電流環：分辨力：與傳感器相同；非線性：最大±0.012%；最大誤差：±0. 15%
10、人工預置功能
1） 下限預置：出廠時爲(wéi / wèi)零。（4位，不含海拔）
2） 上限預置：出廠時爲(wéi / wèi)最大開度值。（4位，不含海拔）
3） 中限預置：出廠時爲(wéi / wèi)最大開度值。（4位，不含海拔）
4） 海拔預置：出廠時爲(wéi / wèi)零。（6位）
5） 量程（僅XZ-1B型）：量程（4位，不含海拔）
6） 通信站号預置：出廠時通常設爲(wéi / wèi)01。
11、報警、控制功能
報警控制信号：繼電器觸點。觸點容量：1A24VDC，0.5A125VAC。
當大于等于上、中限、小于等于下限值時，繼電器觸點吸合，并聲、光報警（數據區小數點閃爍）。聲報警持續時間約10秒鍾。中限僅繼電器動作。
12、顯示器與傳感器耦合：光電隔離
13、工作方式：連續工作。
14、顯示器内單片微機加有Watchdog，以防止運行變亂。
15、工作環境溫度：0℃ ~ +50℃，相對濕度：85%（+25℃）。
16、電源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保險絲2A。
