蒸發站系列
稱重式蒸發皿（20cm）

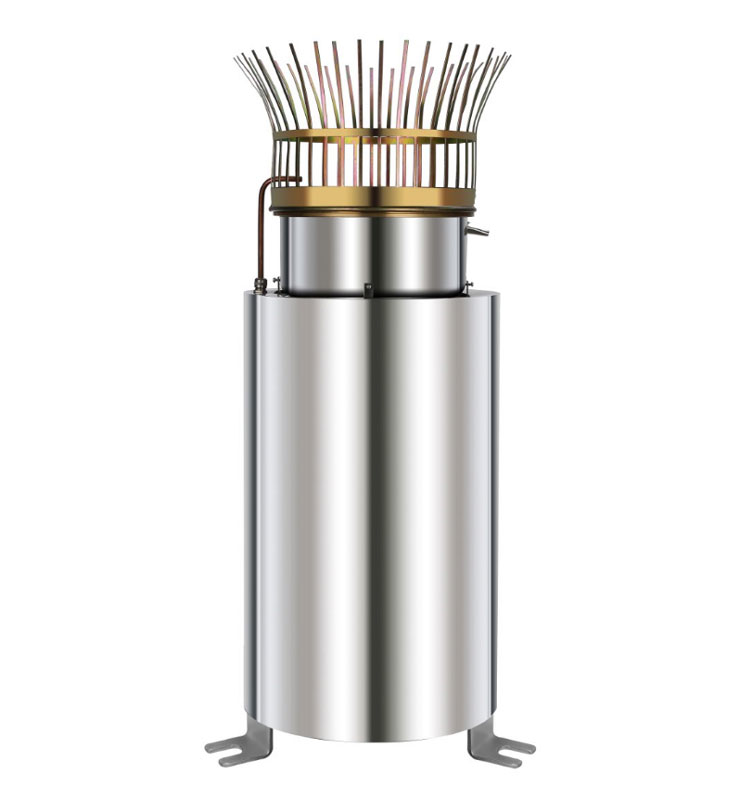

FCM-20-01型稱重式蒸發皿
一(yī / yì ／yí)、概述
FCM-20-01型稱重式蒸發皿是我公司依據SL630-2013《水面蒸發觀測規範》研制與生産的，是一(yī / yì ／yí)款集蒸發檢測，數據存儲及通訊于一(yī / yì ／yí)體的全自動蒸發量檢測儀器，适用于水文站、氣象站、農場、礦山、林業等有關部門大氣中的水份蒸發的自動測量儀器。
二、構造、原理
1、産品結構：主要(yào / yāo)由防禽圈、蒸發皿、稱重傳感器、測量控制裝置、補水泵、補水桶及外殼組成。

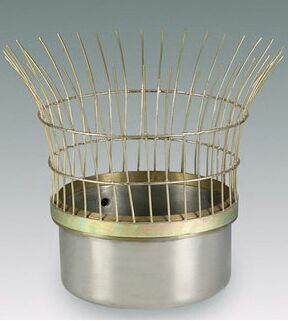

1.1、蒸發皿是一(yī / yì ／yí)個深約110毫米，口徑爲(wéi / wèi)200毫米的銅制圓盆，口沿帶有刃口。
1.2、防禽圈系似栅欄形的環狀圈，上端的齒向外伸出喇叭口狀，防止飛禽落下吸水造成測量誤差。
1.3、測量控制裝置由高精度稱重傳感器及含有嵌入單片機組成的測量控制器組成，用于完成測量、補水、存儲、通訊等功能。
1.4、補水泵受控于測量控制器對蒸發皿的補水。
1.5、補水桶用于存放爲(wéi / wèi)蒸發皿進行補水的儲水，桶内的水位控制閥控制着外部水源對補水桶内的供水。
2、工作原理：
2.1、在每天規定的測量時間（出廠設置爲(wéi / wèi)每天早上的8點，該時間也可以由用戶自行設定）稱重測量裝置會自動啓動工作，測量蒸發皿重量，由前日8時測量的蒸發皿重量減去現日8時測量的蒸發皿重量即爲(wéi / wèi)昨日蒸發量并進行存儲。
2.2、測量完畢啓動補水裝置給蒸發皿補水，并控制補水量至初始值停止補水，記錄此時的蒸發皿稱重值作爲(wéi / wèi)第二天蒸發量的測量的初始值，測量裝置停止工作。等待第二天測量時間到達時再自動啓動工作。這樣周而複始完成每日蒸發量的自動測量工作。
3.3、補水桶内裝有一(yī / yì ／yí)個水位控制閥自動控制外部供水對補水桶内的補水，确保補水桶内有足夠的水量。
三、主要(yào / yāo)技術參數
1、測量時間：每天一(yī / yì ／yí)次，時間出廠設置爲(wéi / wèi)每天早上8點
2、測量範圍：不小于20mm
3、測量分辨率：0.1mm
4、測量誤差： ≤±0.3mm(當蒸發量≤10mm時)或≤±0.3mm±3%F.S(當蒸發量≥10mm時）
5、電源: DC12V 工作電壓範圍：-10%∽+15%
6、工作環境溫度：-10℃∽+50℃。濕度：≤95%（40℃）
7、通訊接口：RS485、MODBUS協議
8、存儲的記錄條數：不少于3年的日蒸發記錄
9、蒸發皿口徑尺寸：Ф200mm×110mm
10、外形尺寸：φ280mm×740mm。
