方案構成
明渠雷達在線測流站由雷達流量計、無線數據傳輸模塊、太陽能供電模塊組成。雷達流量計采集斷面實時水位及各個分斷面實時流速，并根據此斷面的三維模型計算斷面實時流量，由無線模塊通過手機網絡發往管理中心。整個系統由太陽能模塊供電。
安裝說明
根據明渠寬度及底部形狀不同，對設備數量進行優化配置，根據實際情況選擇橋梁安裝或立杆安裝。選點及配置建議：
①安裝于水面平緩穩定、沒有回流和(hé / huò)旋渦、處于測量範圍内的水面無障礙物等環境下。
②避免在排水口、垂直跌水、擋流闆、河道彎曲等環境。
③設備的中心軸線要(yào / yāo)與水流方向一(yī / yì ／yí)緻，雷達流量計的中心軸線要(yào / yāo)與水面垂直。

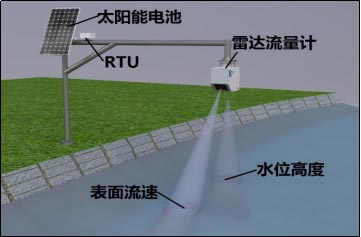

雷達流量計單點安裝

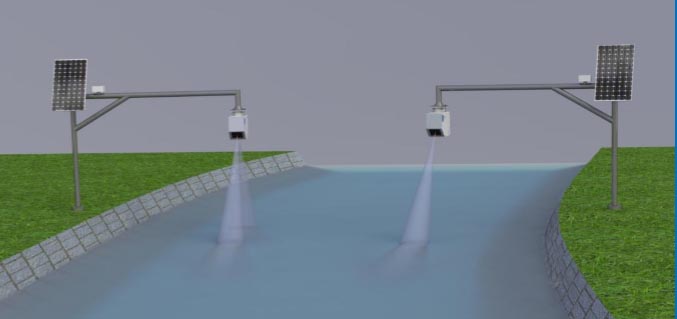

雷達流量計雙點安裝
實現功能
①實時監測灌區用水量，對灌區水資源進行合理調度、優化配置。保障水務可持續發展。
②如今水資源日益緊張，實現取、供、用、排整個水生命周期的實時在線監控。
③實現水位、水量的異常預警、實時報警、及時提醒用戶。
④實現設施設備的無人值守，節約人員成本。
⑤異常數值實時報警，提高應急響應能力，避免重大損失。
方案優勢
1.科學的流量計算（水力模型）
過流斷面流量=斷面截面積*斷面平均流速，如何得到斷面的平均流速一(yī / yì ／yí)直是本領域的難點，爲(wéi / wèi)此開發建立了(le／liǎo)流體力學模型，通過不斷試驗，對模型進行修正。
①對于給定的斷面建立三維模型
②通過網格化計算得到的斷面平均流速與表面流速的關系
③勾畫表面流速與斷面平均流速之間的k值曲線（與水深有關），進而計算斷面平均流速。

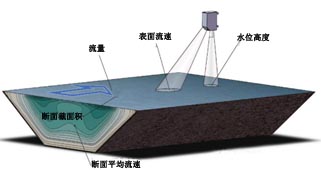

雷達流量計測流量
2.非接觸式測量優點
①不受水質影響，減少維護成本，安全可靠。
②不破壞水的流态，保證測量的準确性。
③7*24h在線自動監測，無需人員值守。
④ 施工和(hé / huò)安裝簡便，低功耗，經濟适用。
